EX4400-48T-DC Swiċċ għall-Aċċess Ethernet

In-Netwerks tal-Ġnibru^®Il-linja ta' swiċċijiet Ethernet EX4400 toffri portafoll ta' swiċċijiet ta' aċċess sikur u lest għall-cloud-ideali għal netwerks ta' fergħat ta' intrapriżi, kampus u ċentri tad-dejta. Is-swiċċijiet EX4400 jgħaqqdu s-sempliċità tal-cloud, il-qawwa ta' Mist AI™, u pedament robust tal-ħardwer mal-aħjar-fil--sigurtà u prestazzjoni biex iwasslu approċċ differenzjat għall-bidla tal-aċċess fl-era tal-cloud, tal-mowbajl u tal-IoT. Bil-Juniper Mist™ Wired Assurance, tista’ mingħajr sforz tlaħħaq, tikkonfigura u timmaniġġja l-EX4400 mill-cloud. Dan jissimplifika l-operazzjonijiet, itejjeb il-viżibilità, u jottimizza l-esperjenzi għal apparati u utenti konnessi.

Karatteristiċi ewlenin:

Cloud-lest, immexxi minn Mist AI ma' Juniper Mist Wired Assurance u Marvis Virtual Network Assistant

Ethernet VPN–Virtual Extensible LAN (EVPN-VXLAN) għas-saff ta' aċċess

End{0}}to-encryption bl-użu ta' Media Access Control Security (MACsec) AES256

IEEE 802.3bz Multigigabit

IEEE 802.3bt Power over Ethernet (PoE++)

Swiċċijiet WiFi 7 lesti, li jwasslu sa 3600W ta' enerġija PoE għal kull swiċċ b'għażliet ta' provvista ta 'enerġija AC/DC

Mikrosegmentazzjoni bbażata fuq standards-użu ta' politiki bbażati fuq il-grupp-(GBP)

Telemetrija bbażata fuq-fluss biex timmonitorja l-flussi tat-traffiku għal skoperta ta' anomaliji

Preċiżjoni Protokoll Timing-Arloġġ trasparenti

Appoġġ tax-Chassis Virtwali ta' 10 membri



Li joffri sett sħiħ ta' kapaċitajiet ta' Layer 2 u Layer 3, l-EX4400 jippermetti varjetà ta' skjeramenti, inklużi skjeramenti fuq kampus, fergħa, u ċentru tad-dejta top-of-rack. Hekk kif ir-rekwiżiti jikbru, it-teknoloġija tax-Chassis Virtwali ta’ Juniper tippermetti li sa 10 swiċċijiet EX4400 jiġu interkonnessi u ġestiti bla xkiel bħala apparat wieħed, u b’hekk tagħti soluzzjoni skalabbli, li tħallas kif tikber għall-ambjenti tan-netwerk li jespandu. Il-mudelli EX4400 iwasslu sa 3600W ta’ enerġija PoE b’għażliet ta’ provvista ta’ enerġija AC/DC, li jagħmluhom ideali għal skjeramenti tal-Wi‑Fi 7, bini intelliġenti inkluż dawl, sensuri IoT, HVAC, u sistemi ta’ ġestjoni jew li jappoġġaw endpoints PoE oħra li jaqilgħu l-enerġija.



Il-linja EX4400 tikkonsisti f'10 għaxar SKUs bażi:

L-EX4400‑48MXP, li joffri 12 x 100M/1/2.5/5/10GbE u 36 x 100M/1/2.5GbE port ta' aċċess PoE, li jwassal sa 90 W għal kull port PoE b'total ġenerali ta' 3600 W ta' baġit tal-enerġija PoE (bl-użu ta' żewġ provvisti tal-enerġija)

L-EX4400-48MP, li joffri 12 x 100M/1/2.5/5/10GbE u 36 x 100M/1/2.5GbE ports ta' aċċess PoE, li jwassal sa 90 W għal kull port PoE b'total ġenerali ta' 2200 W ta' baġit tal-enerġija PoE (bl-użu ta 'żewġ provvisti tal-enerġija)

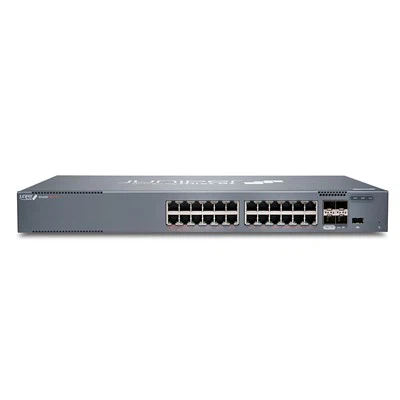

L-EX4400-24MP, li joffri 24 x 100M/1/2.5/5/10GbE portijiet ta 'aċċess PoE, li jwassal sa 90 W għal kull port b'total ġenerali ta' 1776 W ta 'baġit ta' enerġija PoE (bl-użu ta 'żewġ provvisti ta' enerġija). Baġit PoE totali ta' 2160 W jista' jinkiseb b'żewġ provvisti ta' enerġija fakultattivi ta' 1600 W

L-EX4400-24T, li joffri 24 x 1GbE port ta' aċċess mhux PoE

L-EX4400-24P, li joffri 24 x 1GbE port ta 'aċċess PoE, iwassal sa 90 W għal kull port b'total ġenerali ta' 1806 W ta 'baġit ta' enerġija PoE (bl-użu ta 'żewġ provvisti ta' enerġija). Baġit PoE totali ta' 2160 W jista' jinkiseb b'żewġ provvisti ta' enerġija fakultattivi ta' 1600 W

L-EX4400-48XP, li joffri 48 x 1GbE port ta' aċċess PoE, iwassal sa 90 W għal kull port b'total ġenerali ta' 3600 W ta' baġit tal-enerġija PoE (bl-użu ta' żewġ provvisti tal-enerġija)

L-EX4400-48P, li joffri 48 x 1GbE port ta' aċċess PoE, iwassal sa 90 W għal kull port b'total ġenerali ta' 2200 W ta' baġit tal-enerġija PoE (bl-użu ta' żewġ provvisti tal-enerġija)

L-EX4400-24X, li joffri 24 x 10GbE SFP+ portijiet ta' aċċess/distribuzzjoni tal-fibra

L-EX4400-48F, li joffri 12 x 10GbE SFP+ u 36 x 1GbE SFP port ta' aċċess tal-fibra

Nota: EX4400-24X jista 'jintuża bħala aċċess jew swiċċ ta' saff ta 'distribuzzjoni.


Kull mudell EX4400 joffri għażla ta '4 x 1/10GbE SFP+ fakultattiv, 4 x 1/10/25GbE SFP28 u modulu ta' estensjoni 1 x 100GbE QSFP28. L-iswiċċijiet EX4400 jinkludu żewġ portijiet dedikati 100GbE biex jappoġġjaw konnessjonijiet tax-chassis virtwali li jistgħu jiġu kkonfigurati mill-ġdid biex jintużaw bħala portijiet Ethernet għall-konnettività uplink. Il-portijiet 100GbE jistgħu wkoll jaċċettaw ottika 40GbE għal konnessjoni tax-chassis virtwali jew konnettività uplink. L-iswiċċijiet EX4400 jinkludu wkoll karatteristiċi ta’ disponibbiltà għolja (HA) bħal provvisti ta’ enerġija żejda, li jistgħu jinbidlu bis-sħana, u fannijiet li jistgħu jinbidlu fuq il-post biex jiżguraw uptime massimu. Barra minn hekk, mudelli ta’ swiċċ EX4400 abilitati għall-PoE joffru 802.3af/at/bt ibbażat fuq standards (PoE/PoE+/PoE++) biex iwasslu sa 90 watt fuq kwalunkwe port ta’ aċċess. L-iswiċċijiet EX4400 jistgħu jiġu kkonfigurati biex iwasslu kapaċità PoE veloċi li tippermetti lis-swiċċijiet iwasslu enerġija PoE lil apparati PoE konnessi fi ftit sekondi minn meta l-enerġija tiġi applikata lill-iswiċċijiet. Barra minn hekk, is-swiċċijiet EX4400 jappoġġjaw PoE perpetwu li jipprovdi enerġija mingħajr interruzzjoni lil apparati mħaddma b'PoE (PDs) konnessi, anke meta l-iswiċċ ikun qed jerġa 'jibda.



Arkitettura u komponenti ewlenin

Ġestjoni tas-sħab b'Juniper Mist Wired Assurance, immexxi minn Mist AI

L-iswiċċijiet EX4400 jistgħu jiġu integrati malajr u faċilment (Jum 0), ipprovduti (Jum 1), u ġestiti (Jum 2+) mill-cloud b'Juniper Mist Wired Assurance, li ġġib awtomazzjoni u għarfien li jaħdmu bl-AI-li jottimizzaw l-esperjenzi għall-utenti finali u l-apparati konnessi. L-EX4400 jipprovdi Junos sinjuri^®Dejta tat-telemetrija tas-sistema operattiva għal Mist AI, li tgħin biex jinkisbu operazzjonijiet aktar sempliċi, ħin medju iqsar għat-tiswija (MTTR), u soluzzjoni tal-problemi simplifikata. Għal aktar informazzjoni, aqra l-iskeda tad-dejta tal-Assigurazzjoni tal-Wajed tal-Juniper Mist.

Minbarra Juniper Mist Wired Assurance, Marvis Virtual Network Assistant-parti ewlenija ta' The Self-Driving Network™-tagħmel il-magna Mist AI interattiva. Estensjoni diġitali tat-tim tal-IT, Marvis joffri soluzzjonijiet awtomatiċi jew azzjonijiet rakkomandati, li jippermettu li timijiet tal-IT jissimplifikaw kif issolvi l-problemi u jimmaniġġjaw l-operazzjonijiet tan-netwerk tagħhom.



Teknoloġija EVPN-VXLAN

Il-biċċa l-kbira tan-netwerks tradizzjonali tal-kampus użaw arkitettura bbażata fuq-bejjiegħ wieħed, chassis-li ħadmet tajjeb għal kampus iżgħar u statiċi bi ftit endpoints. Madankollu, dan l-approċċ huwa riġidu wisq biex jappoġġja l-ħtiġijiet li qed jinbidlu tan-netwerks moderni tal-kampus. L-EX4400 jappoġġja EVPN-VXLAN, li jestendi drapp minn tarf-sa-mill-qalba tal-kampus sad-distribuzzjoni għas-saff ta 'aċċess.

Drapp EVPN-VXLAN hija arkitettura sempliċi, programmabbli u skalabbli ħafna mibnija fuq standards miftuħa. Din it-teknoloġija tista 'tiġi applikata kemm fiċ-ċentri tad-dejta kif ukoll fil-kampus għal konsistenza arkitettonika. Arkitettura ta' kampus EVPN-VXLAN tuża netwerk ta' underlay ibbażat fuq Saff 3 IP- u netwerk ta' overlay EVPN-VXLAN. Netwerk ta 'overlay flessibbli bbażat fuq overlay VXLAN bi pjan ta' kontroll EVPN jipprovdi b'mod effiċjenti Saff 2 u/jew Saff 3 konnettività fin-netwerk kollu.

Il-vantaġġi ewlenin ta' EVPN-VXLAN fin-netwerks tal-kampus huma:

Flessibilità ta 'VLANs konsistenti madwar in-netwerk: L-endpoints jistgħu jitqiegħdu kullimkien fin-netwerk u jibqgħu konnessi mal-istess netwerk loġiku L2, li jippermetti li topoloġija virtwali tiġi diżakkoppjata mit-topoloġija fiżika.

Mikrosegmentazzjoni bl-użu ta' politika bbażata fuq il-grupp-: Politiki bbażati fuq grupp-(GBP) b'arkitettura bbażata fuq EVPN-VXLAN-ippermettilek tuża sett komuni ta' politiki u servizzi madwar il-kampus b'appoġġ għal L2 u L3VPNs.

Skalabbiltà: Bi pjan ta 'kontroll EVPN, l-intrapriżi jistgħu jiskalaw faċilment billi jżidu aktar apparati tal-qalba, aggregazzjoni u saff ta' aċċess hekk kif in-negozju jikber mingħajr ma jkollhom għalfejn jiddisinjaw mill-ġdid in-netwerk jew iwettqu aġġornament tal-forklift. Bl-użu ta' underlay ibbażat fuq IP-L3 flimkien ma' overlay EVPN-VXLAN, l-operaturi tan-netwerk tal-kampus jistgħu jużaw netwerks ferm akbar u aktar reżistenti milli kieku jkun possibbli b'arkitetturi tradizzjonali bbażati fuq Ethernet-L2.



Teknoloġija tax-Chassis Virtwali

It-teknoloġija taċ-Chassis Virtwali ta' Juniper tippermetti swiċċijiet multipli interkonnessi biex joperaw bħala unità loġika waħda, li tippermetti lill-utenti jimmaniġġjaw il-pjattaformi kollha bħala apparat virtwali wieħed.

Sa 10 swiċċijiet EX4400 jistgħu jiġu interkonnessi bħala Chassis Virtwali bl-użu ta 'żewġ portijiet 100GbE. Dawn il-portijiet jinsabu fuq il-pannell ta' quddiem-għall-EX4400-24X u fuq il-pannell ta' wara għall-iswiċċijiet EX4400 li fadal. Jaċċettaw ottiċi 100G u 40G u huma kkonfigurati bħala portijiet tax-Chassis Virtwali awtomatikament (ħlief għal EX4400-24X).

Bħala uplinks 100GbE, dawn il-portijiet jistgħu wkoll jiġu kanalizzati bħala 4 x 10GbE/25GbE portijiet Ethernet uplink.

L-iswiċċijiet EX4400 jappoġġjaw protokolli HiGig kif ukoll HiGig over Ethernet (HGoE) biex jiffurmaw chassis virtwali. Madankollu, l-EX4400-24X jappoġġja biss il-protokoll HGoE għall-formazzjoni tax-chassis virtwali. Chassis virtwali li jikkonsisti fi swiċċijiet EX4400 (ħlief EX4400-24X) jista' juża jew il-protokoll HiGig (default) jew il-protokoll HGoE. Chassis virtwali li jikkonsisti biss fi swiċċijiet EX4400-24X jew taħlita ta 'kwalunkwe swiċċijiet EX4400 u EX4400-24X, għandu juża protokoll HGoE biex jifforma chassis virtwali.



Telemetrija bbażata fuq-fluss

It-telemetrija bbażata fuq-Fluss tippermetti analitika fil-livell tal-fluss-, li tippermetti lill-amministraturi tan-netwerk jimmonitorjaw eluf ta' flussi tat-traffiku fuq l-EX4400 mingħajr ma jgħabbi s-CPU. Dan itejjeb is-sigurtà tan-netwerk billi jimmonitorja, jibbaża, u jiskopri anomaliji tal-fluss. Pereżempju, jekk il-limiti tal-fluss predefiniti jinkisru minħabba attakk, it-twissijiet tal-IP Flow Information Export (IPFIX) jistgħu jintbagħtu lil server estern sabiex l-attakk ikun jista' jiġi identifikat malajr. L-amministraturi tan-netwerk jistgħu wkoll awtomatizzati flussi tax-xogħol speċifiċi, bħall-eżaminazzjoni ulterjuri tat-traffiku jew il-kwarantina ta 'port, biex il-kwistjoni tiġi ttrattata.



Karatteristiċi u benefiċċji

Operazzjonijiet simplifikati ma Juniper Mist Wired Assurance

L-EX4400 huwa kompletament cloud onboarded, ipprovdut, u ġestit minn Juniper Mist Wired Assurance. L-EX4400 huwa ddisinjat mill-bidu biex iwassal it-telemetrija rikka li tippermetti AI għal operazzjonijiet tal-IT (AIOps) b'operazzjonijiet simplifikati minn Jum 0 sa Jum 2 u lil hinn. Juniper Mist Wired Assurance tipprovdi għarfien dettaljat dwar is-swiċċ għal soluzzjoni tal-problemi aktar faċli u ħin imtejjeb għar-riżoluzzjoni billi toffri l-karatteristiċi li ġejjin:

Operazzjonijiet Jum 0: Swiċċijiet abbord bla xkiel billi titlob swiċċ greenfield jew is-swiċċijiet kollha mixtrija b'kodiċi ta' attivazzjoni wieħed għal sempliċi plagg-u-play. Tista 'wkoll abbord swiċċijiet brownfield bil-proċess ta' swiċċ ta' adozzjoni.

Operazzjonijiet tal-ewwel jum: Implimenta mudell ta' konfigurazzjoni bbażat fuq il-mudell-għall-introduzzjoni bl-ingrossa ta' skjeramenti tad-drapp tradizzjonali u tal-kampus filwaqt li żżomm il-flessibbiltà u l-kontroll meħtieġa biex jiġu applikati sit personalizzati- jew jaqilbu-attributi speċifiċi. Awtomatizza l-forniment tal-portijiet permezz tal-Profili Dynamic Port.

Operazzjonijiet tat-2 jum: Sfrutta l-AI f'Juniper Mist Wired Assurance biex tissodisfa l-aspettattivi tal-livell tas-servizz bħal throughput, konnessjonijiet ta 'suċċess, jaqilbu s-saħħa, u jaqilbu l-bandwidth b'metriċi ewlenin ta' qabel u wara l-konnessjoni (ara l-Figura 2). Żid il-kapaċitajiet ta 'sewqan waħdu f'Marvis Actions biex tiskopri kwistjonijiet ta' labra fil-haystack bħal VLANs neqsin, ambiti ta 'falliment DHCP, fallimenti ta' awtentikazzjoni bil-fili, kejbils ħżiena, diskrepanzi fin-negozjati tal-port, klijenti li qed ifallu b'mod persistenti, skoperta ta 'linji L2, portijiet ikkonfigurati ħażin, u loops tat-traffiku (ara Figura 3). Wettaq aġġornamenti tas-softwer faċilment permezz ta 'juniper Mist cloud. Is-swiċċijiet EX4400 jappoġġjaw ukoll qbid ta 'pakketti siguri (pcap) u esportazzjoni lejn kollettur estern (fil-sħaba) biex jgħinu fil-monitoraġġ u s-soluzzjoni tal-problemi esperjenza fqira tan-netwerk.



EVPN-VXLAN għall-qalba tal-kampus, distribuzzjoni, u aċċess

Juniper joffri flessibbiltà sħiħa fl-għażla ta' kwalunkwe mid-drappijiet tal-kampus EVPN-VXLAN validati li ġejjin li jindirizzaw netwerks ta' daqsijiet, skala, u rekwiżiti ta' segmentazzjoni differenti:

Multihoming EVPN (qalba jew distribuzzjoni mġarrfa): Arkitettura tal-qalba mġarrfa tgħaqqad is-saffi tal-qalba u tad-distribuzzjoni fi swiċċ wieħed, u ddawwar in-netwerk ġerarkali tradizzjonali ta' tliet-saffi f'netwerk ta'-saffi. Il-multihoming EVPN fuq qalba mġarraf jelimina l-ħtieġa għal Spanning Tree Protocol (STP) madwar in-netwerks tal-kampus billi jipprovdi kapaċitajiet ta 'aggregazzjoni ta' link mis-saff ta 'aċċess għas-saff tal-qalba. Din it-topoloġija hija l-aktar adattata għal netwerks ta 'intrapriżi distribwiti żgħar u medji u tippermetti VLANs konsistenti madwar in-netwerk. Din it-topoloġija tuża ESI (Ethernet Segment Identifier) ​​LAG (Link Aggregation) u hija protokoll ibbażat fuq standards-.

Campus Fabric Core distribuzzjoni: Meta EVPN VXLAN jiġi kkonfigurat tul is-saffi tal-qalba u tad-distribuzzjoni, isir arkitettura tad-Distribuzzjoni tal-Qofol tat-Tessili tal-kampus li tista 'tiġi kkonfigurata f'żewġ modi: overlay ta' pont b'rotta ċentrali jew tarf. Din l-arkitettura tipprovdi opportunità għal amministratur biex jimxi lejn il-kampus-drapp IP Clos mingħajr aġġornament bil-forklift tal-iswiċċijiet kollha tal-aċċess fin-netwerk eżistenti filwaqt li jġib il-vantaġġi li jiċċaqlaq għal drapp tal-kampus u jipprovdi mod faċli biex in-netwerk jitkabbar.

Drapp tal-kampus IP Clos: Meta EVPN VXLAN huwa kkonfigurat fuq is-saffi kollha, inkluż l-aċċess, tissejjaħ l-arkitettura tal-IP Clos tad-drapp tal-kampus. Dan il-mudell jissejjaħ ukoll "tarf sa tarf", peress li l-mini VXLAN huma mitmuma fis-saff ta 'aċċess. Id-disponibbiltà ta’ VXLAN fis-saff ta’ aċċess tipprovdi l-opportunità li ġġib l-infurzar tal-politika u l-mikrosegmentazzjoni fis-saff ta’ aċċess (l-eqreb tas-sors) bl-użu ta’ Politika Ibbażata fuq Grupp (GBP) ibbażata fuq standards biex tissegmenta t-traffiku anke fi ħdan VLAN. It-tikketti GBP huma assenjati b'mod dinamiku lill-klijenti bħala parti mit-tranżazzjoni tar-Radju minn Juniper Mist Cloud NAC. Din it-topoloġija taħdem għal arkitetturi tal-kampus żgħar, medji u kbar li jeħtieġu makro u mikrosegmentazzjoni.

F'dawn il-modi kollha ta' skjerament EVPN-VXLAN, swiċċijiet EX4400 jistgħu jintużaw f'konfigurazzjonijiet ta' Chassis waħedhom jew Virtwali. It-tliet topoloġiji kollha huma bbażati fuq standards-u interoperabbli ma' bejjiegħa ta' partijiet terzi-.



Interface tat-Telemetrija Junos

L-EX4400 jappoġġja Junos Telemetry Interface (JTI), karatteristika moderna ta 'streaming tat-telemetrija ddisinjata għall-monitoraġġ tas-saħħa u l-prestazzjoni tal-iswiċċ. Id-dejta tas-sensuri tista’ tiġi trasmessa f’intervalli perjodiċi konfigurabbli għal sistema ta’ ġestjoni, li tippermetti lill-amministraturi tan-netwerk jimmonitorjaw l-użu individwali tal-link u n-nodi kif ukoll issolvi l-problemi bħall-konġestjoni tan-netwerk f’ħin reali. JTI tagħti l-karatteristiċi li ġejjin:

Ġestjoni tal-prestazzjoni billi tipprovdi sensuri biex tiġbor u tixxandar id-dejta u tanalizza l-mogħdijiet tal-fluss tal-applikazzjoni u l-piż tax-xogħol permezz tan-netwerk

Ippjanar u ottimizzazzjoni tal-kapaċità billi jinstabu b'mod proattiv hotspots u jimmonitorjaw il-latenza u l-mikrobursts

Soluzzjoni ta' problemi u analiżi tal-kawża ewlenija permezz ta' monitoraġġ ta'-frekwenza għolja u korrelazzjoni ta' netwerks overlay u underlay



Tabella 1. Linja ta' Swiċċijiet Ethernet EX4400

Mudell/Prodott SKU	Konfigurazzjoni tal-Port Aċċess/Dħul	Portijiet PoE++	PoE++ Baġit 1 PSU/2 PSU		Portijiet 10GbE (massimu bil-modulu)	Portijiet 25GbE (massimu bil-modulu)	Portijiet 100GbE/40GbE (massimu bil-modulu)	Klassifikazzjoni tal-Provvista tal-Enerġija	Tkessiħ
			220 V	110 V
EX4400-48XP	48-port 10/100/1000BASE-T	48	1650 W/ 3600 W	724 W/ 1748 W	0(4)	0(4)	2(3)	2000 W AC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-48P	48-port 10/100/1000BASE-T	48	1310 W/ 2200 W	773 W/ 1796 W	0(4)	0(4)	2(3)	1600 W AC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-24P	24-port 10/100/1000BASE-T	24	783 W/ 1806 W	783 W/ 1806 W	0(4)	0(4)	2(3)	1050 W AC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-24P	24-port 10/100/1000BASE-T	24	1320 W/ 2160 W	783 W/ 1806 W	0(4)	0(4)	2(3)	1600 W AC (mhux obbligatorju)	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-48T	48-port 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W AC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-24T	24-port 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W AC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-24X	24-Port 1/10GbE SFP+	0	N/A	N/A	24 (28)	0(4)	2(3)	550 W AC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-48F	12-port 1000/10000BASE-X + 36-port 100/1000BASE-X	0	N/A	N/A	12(16)	0(4)	2(3)	550 W AC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-24MP	24x-port 100M/1/2.5/5/10GbE	24	753 W/ 1776 W	753 W/ 1776 W	24(28)	0(4)	2(3)	1050 W AC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-24MP	24x-port 100M/1/2.5/5/10GbE	24	1290 W/ 2160 W	753 W/ 1776 W	24(28)	0(4)	2(3)	1600 W AC (mhux obbligatorju)	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-48MXP	48-port GbE (12x100M/1/2.5/5/10GbE + 36x100M/1/2.5GbE	48	1650 W/ 3600 W	724 W/ 1748 W	12(16)	0(4)	2(3)	2000 W AC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-48MP	48-port GbE (12x100M/1/2.5/5/10GbE + 36x100M/1/2.5GbE	48	1260 W/ 2200 W	723 W/ 1746 W	12(16)	0(4)	2(3)	1600 W AC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-48T-AFI	48-port 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W AC	AFI (dahar-għal-fluss tal-arja ta' quddiem)
EX4400-24T-AFI	24-port 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W AC	AFI (dahar-għal-fluss tal-arja ta' quddiem)
EX4400-48T-DC	48-port 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W DC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-48T-DC-AFI	48-port 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W DC	AFI (dahar-għal-fluss tal-arja ta' quddiem)
EX4400-24T-DC	24-port 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W DC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-24T-DC-AFI	24-port 10/100/1000BASE-T	0	N/A	N/A	0(4)	0(4)	2(3)	550 W DC	AFI (dahar-għal-fluss tal-arja ta' quddiem)
EX4400-24X-AFI	24-Port 1/10GbE SFP+	0	N/A	N/A	24 (28)	0 (4)	2(3)	550 W AC	AFI (dahar-għal-fluss tal-arja ta' quddiem)
EX4400-24X-DC	24-Port 1/10GbE SFP+	0	N/A	N/A	24 (28)	0 (4)	2(3)	550 W DC	AFO (fluss tal-arja minn quddiem-għa-dahar)
EX4400-24X-DC-AFI	24-Port 1/10GbE SFP+	0	N/A	N/A	24 (28)	0 (4)	2(3)	550 W DC	AFI (dahar-għal-fluss tal-arja ta' quddiem)
EX4400-48F-AFI	12-port 1000/10000BASE-X + 36-port 100/1000BASE-X	0	N/A	N/A	12(16)	0(4)	2(3)	550 W AC	AFI (dahar-għal-fluss tal-arja ta' quddiem)
EX4400-48F-DC-AFI	12-port 1000/10000BASE-X + 36-port 100/1000BASE-X	0	N/A	N/A	12(16)	0(4)	2(3)	550 W DC	AFI (dahar-għal-fluss tal-arja ta' quddiem)
EX4400-48F-DC	12-port 1000/10000BASE-X + 36-port 100/1000BASE-X	0	N/A	N/A	12(16)	0(4)	2(3)	550 W DC	AFO (fluss tal-arja minn quddiem-għa-dahar)



Speċifikazzjonijiet fiżiċi

Backplane

Interkonnessjoni tax-Chassis Virtwali ta' 400 Gbps biex tgħaqqad sa 10 unitajiet bħala apparat loġiku wieħed



Għażliet tal-modulu ta 'estensjoni

EX4400-EM-4S, 4 port SFP+

EX4400-EM-4Y, 4 port SFP28

EX4400-EM-1C, 1 port QSFP28



Għażliet ta 'enerġija

Provvisti tal-enerġija: Autosensing; 100-120 V/200-240 V; Provvisti ta’ enerġija żejda interni ta’ 550 W, 1050 W, 1600 W, 2000 W AC AFO u 550 W AC AFI ta’ kondiviżjoni ta’ tagħbija doppja

Inrush tal-kurrent massimu: 30 amps

Provvista ta 'enerġija DC: 550 W DC AFO, 550 W DC AFI, u 2000 W DC AFO firxa ta' vultaġġ ta 'input 48-60 V max, tagħbija doppja-kondiviżjoni ta' provvisti ta 'enerġija superfluwi interni hot-swappable

Numru minimu ta' PSUs meħtieġa għal xażi kompletament mgħobbi: 1 għal kull swiċċ



Dimensjonijiet (W x H x D)

Bil-provvista tal-enerġija u l-fannijiet installati: 17.39 x 1.72 x 16.93 pulzieri (44.17 x 4.37 x 43 cm)

Għoli: 1 U



Piż tas-sistema

Swiċċ EX4400 u swiċċ Multigigabit EX4400 (bl-ebda provvista tal-enerġija jew modulu tal-fann): 13.01 lb (5.9 kg)

Provvista ta' enerġija AC ta' 550 W: 1.76 lb (0.8 kg)

Provvista ta' enerġija DC 550 W: 1.65 lb (0.75 kg)

Provvista ta' enerġija AC 1050 W: 1.98 lb (0.9 kg)

Provvista ta' enerġija AC 1600 W: 2.0 lb (0.91 kg)

Provvista ta' enerġija AC 2000 W: 2.05 lb (0.93 kg)

Provvista ta' enerġija DC 2000 W: 2.05 lb (0.93 kg)

EX4400-EM-4S: 0.2 lb (0.09 kg)

EX4400-EM-4Y: 0.29 lb (0.13kg)

EX4400-EM-1C: 0.26 lb (0.11kg)

Modulu tal-fann: 0.26 lb (0.12 kg)



Firxiet ambjentali

Temperatura operattiva: 32 grad sa 113 grad F (0 grad sa 45 grad C)

Temperatura tal-ħażna: -40 grad sa 158 grad F (-40 grad sa 70 grad C)

Altitudni operattiva: sa 6000 pied f'40 grad C (1828.8m)

Altitudni mhux operattiva: sa 16,000 pied (4,877 m)

Umdità relattiva li taħdem: 5% sa 90% (mingħajr kondensazzjoni)

Umdità relattiva mhux-taħdem: 0% sa 90% (mingħajr kondensazzjoni)



Tkessiħ

Field-fannijiet sostitwibbli: 2

Trażmissjoni massima totali tal-fluss ta 'l-arja b'żewġ provvisti ta' enerġija: 61 CFM



Speċifikazzjonijiet tal-ħardwer

Bidla tal-mod tal-magna

Aħżen u 'l quddiem



Memorja

DRAM: 4 GB b'Kodiċi ta' Korrezzjoni ta' Żbalji (ECC) fuq il-mudelli kollha

Ħażna: 20 GB fuq il-mudelli kollha



CPU

Il-mudelli kollha: 2.2 GHz Quad-Core Intel x86 CPU



Saff fiżiku

Riflettometrija tad-dominju tal-ħin (TDR) għall-iskoperta ta' qtugħ ta' kejbils u xorts: EX4400-24P/T/MP u EX4400-48XP/P/T/MXP/MP

Interfaċċja awtomatika dipendenti fuq il-medja/crossover ta' interface dipendenti fuq il-medju (MDI/MDIX): EX4400-24P/T/MP u EX4400-48XP/P/T/MXP/MP

Veloċità tal-port 'l isfel/issettjar ta' veloċità massima reklamata fuq portijiet 10/100/1000BASE-T: EX4400-24P/T u EX4400-48XP/P/T biss

Monitoraġġ ottiku diġitali għal portijiet ottiċi



Kapaċitajiet ta' swiċċjar ta' pakketti (massimu b'64 Byte Packets)

EX4400-24P/24T: 324 Gbps (unidirezzjonali)/648 Gbps (bidirezzjonali)

EX4400‑48XP/48T: 348 Gbps (unidirezzjonali)/696 Gbps (bidirezzjonali)

EX4400-24X: 540 Gbps (unidirezzjonali)/ 1080 Gbps (bidirezzjonali)

EX4400-48F: 456 Gbps (unidirezzjonali)/912 Gbps (bidirezzjonali)

EX4400-24MP: 540 Gbps (unidirezzjonali)/1080 Gbps (bidirezzjonali)

EX4400‑48MXP/48MP: 510 Gbps (unidirezzjonali)/1020 Gbps (bidirezzjonali)



Speċifikazzjonijiet tas-softwer

Saff 2/Layer 3 throughput (Mpps) (massimu b'64 Byte Packets)

EX4400‑48XP/48P/T 517Mpps

EX4400-24P/T 482Mpps

EX4400-24X 803 Mpps

EX4400-48F 678 Mpps

EX4400‑48MXP/48MP 758 Mpps

EX4400-24MP 803 Mpps



Sigurtà

Limitazzjoni tal-MAC (għal kull port u għal kull VLAN)

Indirizzi MAC permessi: 112,000

Spezzjoni Dynamic Address Resolution Protocol (ARP) (DAI)

Gwardja tas-sors IP

Prokura lokali ARP

Appoġġ ARP statiku

Snooping Dynamic Host Configuration Protocol (DHCP).

Portal captive

Konfigurazzjonijiet persistenti tal-indirizz MAC

Protezzjoni miċ-ċaħda ta' servizz distribwit (DDoS) (protezzjoni mill-għargħar tal-passaġġ tal-kontroll tal-CPU)

Protokoll Sempliċi ta' Reġistrazzjoni ta' Ċertifikat (SCEP)



Saff 2 bdil

Indirizzi MAC massimi għal kull sistema: 112,000

Jumbo frames: 9216 Bytes

Numru ta 'VLANs appoġġjati: 4093

Firxa ta 'IDs VLAN possibbli: 1 sa 4094

Virtwali Spanning Tree (VST) istanzi: 510

VLAN ibbażat fuq -port

VLAN tal-vuċi

Redundancy tal-port fiżiku: Tronk group Redundant (RTG)

Kompatibbli ma' Per-VLAN Spanning Tree Plus (PVST+)

Interfaċċja VLAN indirizzata (RVI)

Sejbien ta' falliment tal-uplink (UFD)

ITU-T G.8032: Qlib tal-Protezzjoni taċ-Ċrieki Ethernet

IEEE 802.1AB: Link Layer Discovery Protocol (LLDP)

LLDP-MED b'integrazzjoni VoIP

VLAN default u appoġġ ta 'firxa VLAN multipli

Iddiżattiva t-tagħlim tal-MAC

Tagħlim MAC persistenti (MAC li jwaħħal)

Notifika MAC

VLANs privati ​​(PVLANs)

Notifika ta' konġestjoni espliċita (ECN)

Saff 2 protokoll tunneling (L2PT)

IEEE 802.1ak: Multiple VLAN Registration Protocol (MVRP)

IEEE 802.1p: Prijoritizzazzjoni CoS

IEEE 802.1Q: Immarkar VLAN

IEEE 802.1X: Kontroll tal-Aċċess tal-Port

IEEE 802.1ak: Protokoll ta' Reġistrazzjoni Multipla

IEEE 802.3: 10BAŻI-T

IEEE 802.3u: 100BAŻI-T

IEEE 802.3ab: 1000BASE-T

IEEE 802.3z: 1000BAŻI-X

IEEE 802.3bz: 2.5GBASE-T u 5GBASE-T

IEEE 802.3ae: 10-Gigabit Ethernet

IEEE 802.3by: 25-Gigabit Ethernet

IEEE 802.3af: Qawwa fuq Ethernet

IEEE 802.3at: Power over Ethernet Plus

IEEE 802.3bt: 90 W Qawwa fuq Ethernet

IEEE 802.3x: Pawża Frejms/Kontroll tal-Fluss

IEEE 802.3ah: Ethernet fl-Ewwel Mil



Siġra mifruxa

IEEE 802.1D: Spanning Tree Protocol

IEEE 802.1s: Każijiet multipli ta' Spanning Tree Protocol (MSTP)

Numru ta' istanzi MST appoġġjati: 64

Numru ta' istanzi ta' VLAN Spanning Tree Protocol (VSTP) appoġġjati: 510

IEEE 802.1w: Rikonfigurazzjoni rapida tal-Protokoll Spanning Tree



Link Aggregazzjoni

IEEE 802.3ad: Link Aggregation Control Protocol

Appoġġ 802.3ad (LACP):

Numru ta' LAGs appoġġjati: 128

Numru massimu ta' portijiet għal kull LAG: 16

LAG load-algoritmu tal-kondiviżjoni tat-traffiku bridged jew routed (unicast jew multicast):

IP: S/D IP

TCP/UDP: S/D IP, S/D Port

Mhux-IP: S/D MAC

Appoġġ tal-portijiet tagged fil-LAG



Karatteristiċi tas-saff 3: IPv4

Numru massimu ta' entrati ARP: 24,000

Numru massimu ta 'rotot IPv4 unicast fil-ħardwer: 130,048 prefiss; 81,000 rotta ospitanti

Numru massimu ta 'rotot multicast IPv4 fil-hardware: 40,000 rotta multicast

Protokolli tar-rotot: RIPv1/v2, OSPF, BGP, IS-IS

Rotot statiku

Politika tar-rotot

Sejbien Bidirezzjonali Forwarding (BFD)

Redundancy L3: Virtual Router Redundancy Protocol (VRRP)

VRF-Lite: 1000



Karatteristiċi tas-saff 3: IPv6

Numru massimu ta' entrati ta' Neighbor Discovery (ND): 12,000

Numru massimu ta 'rotot IPv6 unicast fil-ħardwer: 87,000 prefiss; 40,000 rotta ospitanti

Numru massimu ta 'rotot multicast IPv6 fil-hardware: 20,000 rotta multicast

Protokolli tar-rotot: RIPng, OSPFv3, IPv6, ISIS

Rotot statiku

It-tags Popolari: ex4400-swiċċ ta 'aċċess ethernet 48t-dc, fornituri, bl-ingrossa, irħas, prezz
